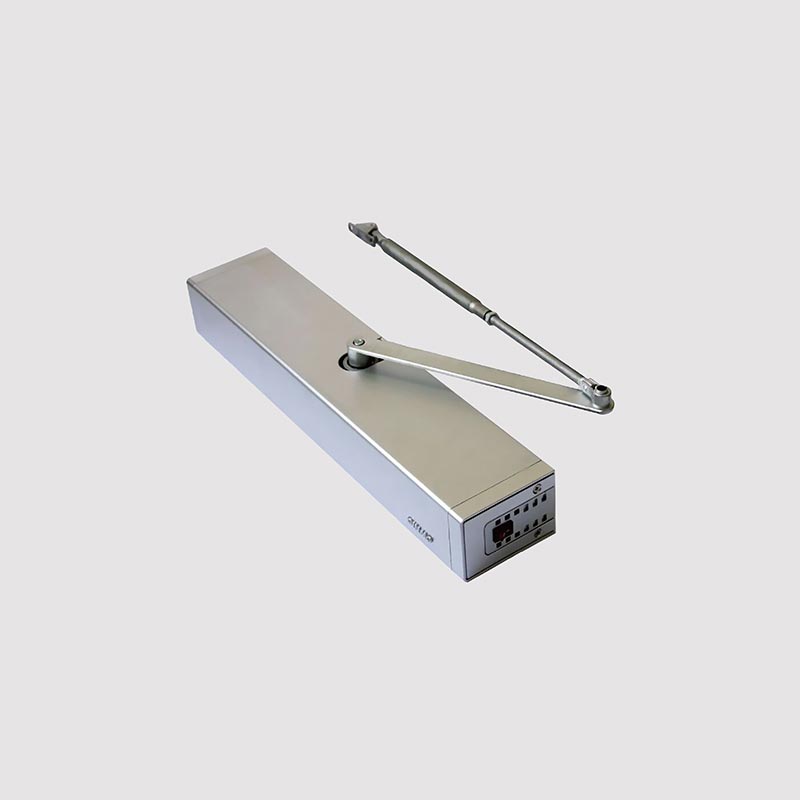

ตัวดำเนินการสวิงอัตโนมัติ 300 กก

เครื่องควบคุมวงสวิงอัตโนมัติขนาด 300 กก. ทำงานอย่างไร

1. สัญญาณทริกเกอร์: การเปิดประตูสามารถกระตุ้นได้หลายวิธี เช่น เซ็นเซอร์อินฟราเรดหรือไมโครเวฟ ปุ่มกดแบบแมนนวล ระบบควบคุมการเข้าออก ฯลฯ

2. การประมวลผลระบบควบคุม: เมื่อได้รับสัญญาณ ตัวควบคุมจะประเมินอินพุต ตรวจสอบว่าตรงตามเงื่อนไขในการเปิด และออกคำสั่งเพื่อเปิดใช้งานระบบขับเคลื่อน

3. แขนกลที่ขับเคลื่อนด้วยมอเตอร์: มอเตอร์กำลังสูงเปิดใช้งาน และใช้กลไกการลดเพื่อให้ได้แรงบิดที่เสถียร เพื่อขับเคลื่อนแขนกลหรือระบบเชื่อมโยงให้เคลื่อนที่

4. กระบวนการเปิดประตู: แขนกลดันประตูเพื่อหมุนรอบบานพับ โดยเปิดเป็นมุมที่กำหนดไว้ล่วงหน้า กระบวนการนี้ใช้กลไก "การสตาร์ทอย่างนุ่มนวล" เพื่อป้องกันการกระแทกกะทันหัน ช่วยให้มั่นใจได้ว่าประตูที่หนัก 300 กก. ก็สามารถเปิดได้อย่างราบรื่น

5. สถานะเปิดค้างไว้: ประตูยังคงอยู่ในตำแหน่งเปิดตามระยะเวลาที่กำหนด ซึ่งสามารถปรับได้

6. กระบวนการปิดอัตโนมัติ: ระบบควบคุมออกคำสั่งให้ปิดประตู มอเตอร์จะกลับทิศทาง และประตูจะปิดอย่างช้าๆ เพื่อป้องกันการกระแทกหรือการกระแทก จึงรับประกันการทำงานที่ปลอดภัยแม้กับประตูที่มีน้ำหนักมาก

มีวิธีการติดตั้งสำหรับประตูสวิงอัตโนมัติขนาด 300 กก. อย่างไร?

เนื่องจากข้อกำหนดเฉพาะที่เกี่ยวข้องกับการขับเคลื่อนแผงประตูที่มีน้ำหนักมาก ผู้ควบคุมประตูสวิงอัตโนมัติขนาด 300 กก. จึงให้ความสำคัญกับโครงสร้างการติดตั้ง การกระจายน้ำหนัก และการจัดวางเชิงพื้นที่ มีวิธีการติดตั้งหลักสามวิธี แต่ละวิธีเหมาะสมกับสภาพสถาปัตยกรรม ประเภทประตู และข้อกำหนดการออกแบบที่แตกต่างกัน ในระหว่างขั้นตอนการให้คำปรึกษาโครงการ เราจะวิเคราะห์สถานการณ์เฉพาะของคุณและให้คำแนะนำที่ปรับให้เหมาะสม

I. ประเภทการเชื่อมโยงแบบติดด้านบน

สำหรับผู้ควบคุมประตูสวิง นี่เป็นวิธีการติดตั้งที่แพร่หลายและยืดหยุ่นที่สุด ชุดมอเตอร์หลักติดตั้งอยู่บนผนังหรือคานเหนือส่วนหัวของประตูโดยตรง แขนเชื่อมต่อที่มีความแข็งแรงสูงเชื่อมต่อกับเพลาส่งออกของมอเตอร์ที่ปลายด้านหนึ่ง ในขณะที่ปลายอีกด้านหนึ่งจะบานพับไปที่ส่วนบนของบานประตู บานประตูหมุนไปรอบๆ บานพับเดิม ทำให้ไม่จำเป็นต้องเปลี่ยนเดือยประตูที่มีอยู่

ข้อดี:

เป็นมิตรต่อการปรับปรุงใหม่: ไม่ต้องดัดแปลงพื้น ทำให้เหมาะสำหรับการอัปเกรดอาคารที่มีอยู่

บำรุงรักษาง่าย: ยูนิตหลักถูกเปิดออก ทำให้สามารถตรวจสอบและซ่อมแซมได้โดยไม่ต้องถอดประตู

ต้นทุนที่ต่ำกว่า: ไม่ต้องมีส่วนประกอบแบบฝังหรืองานวิศวกรรมโยธาที่ซับซ้อน

ข้อกำหนดในการติดตั้ง:

ส่วนหัวของประตูด้านบนจะต้องสร้างจากคอนกรีตหรือเหล็กเนื้อแข็ง ห้ามใช้โครงเหล็กวัดแสงโดยเด็ดขาด พื้นที่ส่วนหัวที่ชัดเจนต้องมีขนาด ≥ 2100 มม. และต้องเจาะรูยึดสำหรับแขนเชื่อมต่อไว้ล่วงหน้าที่ส่วนบนของบานประตู

ครั้งที่สอง ประเภทขับเคลื่อนด้วยเกียร์แบบติดตั้งด้านบน

หากโครงการของคุณต้องการความแม่นยำสูงหรือมีการป้องกันอากาศในระดับสูง เราอาจแนะนำวิธีการติดตั้งนี้ มอเตอร์และกระปุกเกียร์ลดความเร็วถูกรวมเข้ากับชุดเดือยด้านบน บานประตูถูกติดตั้งโดยใช้บานพับรับน้ำหนักแบบพิเศษซึ่งติดตั้งเข้ากับช่องเดือยด้านบนและด้านล่าง มอเตอร์ขับเคลื่อนเพลาเดือยด้านบนโดยตรง จึงหมุนบานประตูทั้งหมด

ข้อดี:

การทำงานที่ราบรื่น: ไม่มีแขนเชื่อมต่อแบบแกว่งทำให้บานประตูคงที่และไม่โยกเยก

สุญญากาศที่ดีเยี่ยม: ใช้กันทั่วไปในห้องสะอาดและห้องปฏิบัติการ เมื่อใช้ร่วมกับแถบซีลจะมีความกันลมในระดับสูง

ความเรียบง่ายด้านสุนทรียศาสตร์: ไม่มีแขนเชื่อมต่อที่เปลือยเปล่าส่งผลให้มีรูปลักษณ์ที่สะอาดตาและคล่องตัวยิ่งขึ้น

การกระจายน้ำหนักที่เหนือกว่า: น้ำหนักของประตูจะถูกแบ่งปันระหว่างเดือยด้านบนและด้านล่าง ช่วยยืดอายุการใช้งานของบานพับ

ข้อกำหนดในการติดตั้ง:

ต้องมีการก่อสร้างการเปิดประตูใหม่หรือการปรับปรุงโครงสร้างของช่องเปิดที่มีอยู่ทั้งหมด ต้องฝังแผ่นฐานสำหรับเดือยเดือยส่วนล่างไว้ที่พื้น และต้องฝังแผ่นเหล็กรับน้ำหนักไว้ที่โครงสร้างด้านบน บานประตูนั้นจำเป็นต้องมีช่องเปิดตรงกลางที่ตัดแบบกำหนดเองเพื่อรองรับเพลาเดือยด้านบน ควรใช้วิธีนี้ด้วยความระมัดระวังในโครงการปรับปรุงที่เกี่ยวข้องกับโครงสร้างที่มีอยู่ และอาจไม่แนะนำในกรณีเช่นนี้

ที่สาม ระบบไฮดรอลิกภาคพื้นดิน

นี่เป็นโซลูชันแบบปกปิดที่ออกแบบมาสำหรับการตั้งค่าเชิงพาณิชย์ระดับไฮเอนด์และสภาพแวดล้อมที่ไม่มีองค์ประกอบโครงสร้างเหนือศีรษะ กระบอกไฮดรอลิกและมอเตอร์ถูกรวมเข้าด้วยกันภายในตัวเรือนแบบฝังกราวด์ ก้านกระทุ้งยื่นขึ้นจากพื้นเพื่อเชื่อมต่อกับขอบด้านล่างของบานประตู ทำให้ประตูหมุนออกจากฐานเมื่อเปิด

ข้อดี:

ปกปิดโดยสมบูรณ์: ไม่มีอุปกรณ์ที่มองเห็นได้ปรากฏอยู่ด้านบน จึงช่วยรักษาความสวยงามสมบูรณ์ของด้านหน้าอาคาร

เหมาะสำหรับโครงสร้างไร้คาน: เหมาะสำหรับพื้นที่ที่มีผนังม่านกระจกหรือฝ้าเพดานยิปซั่มบอร์ดแบบแขวน

ความรู้สึกของโอกาสที่เพิ่มขึ้น: มักใช้สำหรับทางเข้าร้านค้าปลีกหรูหรา พิพิธภัณฑ์ และวิลล่าส่วนตัวเพื่อสร้างเอฟเฟกต์พิธีการที่ยิ่งใหญ่

ข้อกำหนดในการติดตั้ง:

พื้นผิวพื้นดินต้องมีการขุดร่องและงานฝังล่วงหน้า พื้นผิวสำเร็จรูปจะต้องผ่านการบำบัดน้ำเพื่อป้องกันการกัดกร่อนที่เกิดจากการสะสมของน้ำ ในกรณีที่เกิดความผิดปกติ จะต้องยกฝาครอบทางเข้าออกเพื่อดำเนินการบำรุงรักษา ซึ่งอาจไม่สะดวกนัก นอกจากนี้ ระบบนี้ยังกำหนดข้อกำหนดที่เข้มงวดเกี่ยวกับความเรียบและความเรียบของพื้นอีกด้วย หากโครงการของคุณให้ความสำคัญกับความสวยงามเป็นพิเศษ — และเงื่อนไขของไซต์เข้ากันได้ — วิธีการติดตั้งนี้ถือเป็นตัวเลือกที่ยอดเยี่ยม

คำถามที่พบบ่อย

ถาม: อะไรคือความแตกต่างพื้นฐานในหลักการทำงานระหว่างผู้ควบคุมประตูสวิงขนาด 300 กก. และรุ่นน้ำหนัก 150 กก.

ตอบ: ตรรกะการปฏิบัติงานขั้นพื้นฐานเหมือนกัน อย่างไรก็ตาม ความซ้ำซ้อนของฮาร์ดแวร์มีความแตกต่างกันอย่างมาก

มอเตอร์: มอเตอร์ในตัวเปิดประตูสวิงอัตโนมัติน้ำหนัก 300 กก. มีกำลังขับที่สูงกว่าและแผงระบายความร้อนที่หนาขึ้น

วัสดุเฟือง: หน่วยน้ำหนัก 300 กก. ต้องใช้เฟืองที่ผ่านการกลึงอย่างแม่นยำจากเหล็กกล้าทั้งหมดจึงจะทนทานต่อแรงเฉือนอันมหาศาล

ความแข็งแรงของสปริง: เมื่อติดตั้งฟังก์ชันปิดประตู แรงดันสปริงกลับภายในของผู้ควบคุมประตูสวิงน้ำหนัก 300 กก. จะมากกว่าแรงดันสปริงมาตรฐาน 2 ถึง 3 เท่า

ถาม: เหตุใดความเร็วในการเปิดประตูของผู้ควบคุมประตูสวิงขนาด 300 กก. จึงดูค่อนข้างช้า

ตอบ: นี่เป็นเพราะการจัดการพลังงานจลน์ทางกายภาพ หากประตูน้ำหนัก 300 กิโลกรัมเคลื่อนที่เร็วเกินไป พลังงานจลน์ที่สร้างขึ้นจะก่อให้เกิดอันตรายต่อความปลอดภัยอย่างมาก

หน่วยที่ใช้งานหนักจะให้ความสำคัญกับความเสถียรในการปฏิบัติงานภายใต้แรงบิดสูง แทนที่จะใช้ความเร็วที่แท้จริง เพื่อให้แน่ใจว่าสามารถหยุดทันที ณ จุดใดก็ได้ในการเคลื่อนที่ของประตู
